Вентилятор для прямоугольных каналов Binetti GFH 30-15/180-2E

Описание товара Вентилятор для прямоугольных каналов Binetti GFH 30-15/180-2E

Применение

Полностью управляемые радиальные GFH вентиляторы низкого давления предназначены для установки непосредственно в прямоугольные воздуховоды. Они могут быть использованы для кондиционирования воздуха от простых вентиляционных установок к более сложным системам обработки воздуха.

Благодаря легкому обслуживанию и чистке, именно они используются для кухонной вытяжки.

В идеале они могут использоваться вместе с другими компонентами канальной модульной системы, которая обеспечивает взаимную совместимость и сбалансированные параметры.

Рабочие условия. Расположение.

Эти вентиляторы предназначены для использования внутри помещения и снаружи, и для транспортировки воздуха без твердых, волокнистых, липких, агрессивных, соответственно взрывчатых примесей. Для эксплуатации снаружи, вентиляторы необходимо покрыть защитным слоем (кроме технических пластин). Перемещение воздуха должно быть свободно от коррозионных химикатов или химикатов, агрессивных к цинку, алюминию и / или пластику. Приемлемая температура транспортируемого воздуха колеблется от -15 ° С до + 40 ° С (для некоторых моделей до + 70 ° С.

Вентиляторы GFH серии могут работать в любом положении, что дает возможность свободного доступа к распределительной коробке и двигателю.

Рекомендуется к выходу вентилятора присоединять часть прямого канала длиной 1-1.5 м, чтобы уменьшить потери давления в системе.

Диапазон размеров

GFH вентиляторы изготавливаются в диапазоне из трех размеров, в соответствии А х В размерам соединительных фланцев (300 х 150, 400 х 200, 500 х 250).

Материалы

Внешний корпус и соединительные фланцы GFH вентиляторов изготавливаются из гальвализованих стальных листов (Zn 275 г / м2). Лопатки рабочего колеса изготавливаются из пластика, в то время как диффузор изготавливается из гальванизированной листовой стали, а двигатели изготавливаются из алюминиевого сплава, меди и пластика. Все материалы тщательно проверяются, чтобы обеспечить долгий срок службы и надежность вентилятора. Рабочее колесо вместе с двигателем полностью статически и динамически сбалансированы.

Двигатели

Компактные однофазные синхронные двигатели с внешним ротором и устойчивой арматурой используются в качестве приводов. Двигатели расположены снизу рабочего колеса и при функционировании оптимально охлаждаются потоком воздуха. Высококачественные вложенные шарикоподшипники двигателя с постоянным наполнением смазкой позволяют вентиляторам достигать срока службы более 40,000 часов без обслуживания. Класс электро защиты двигателя является lP 54, класс изоляции B. Обмотки двигателя изолированы, чтобы обеспечить им дополнительную защиту против влаги.

Электрическое оборудование

Однофазные двигатели оснащены стартовым конденсатором, который монтируется на корпусе вентилятора. Проводка ограничена распределительной коробкой с классом защиты IP 54. Схемы подключения приведены в разделе «проводка».

Защита двигателя

Как правило, постоянное и автоматическое отслеживание внутренней температуры двигателя используется во всех двигателях GFH вентиляторов. Предельная температура отслеживается термальными контактами (TK-термоконтакты), расположенными в обмотке двигателя. Термоконтакты представляют собой миниатюрные термальные улавливающие элементы, которые соединяются последовательно со схемой питания и, таким образом, автоматически защищают двигатель от перегрузки вследствие превышения температуры транспортируемого воздуха и так далее.

Контроль скорости

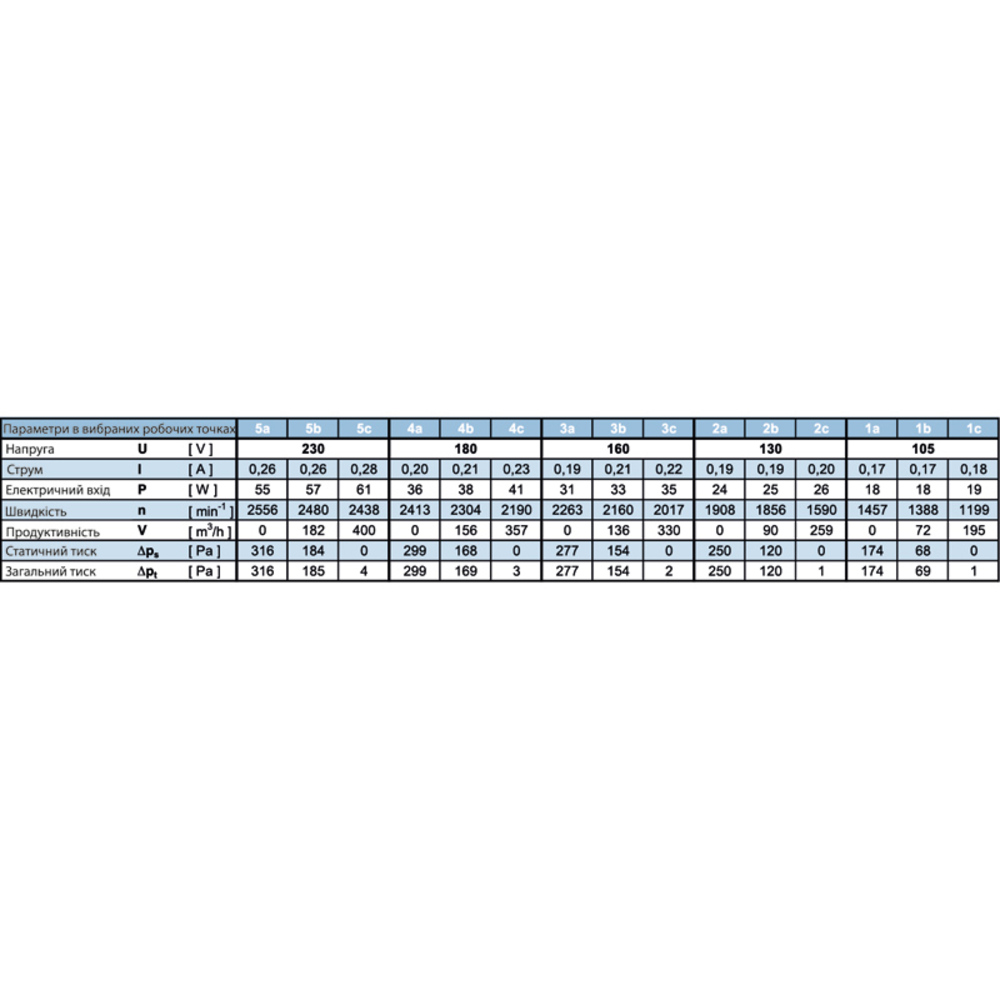

Производительность всех GFH вентиляторов может быть полностью контролироваться изменением скорости. Скорость вентилятора меняется в зависимости от напряжения на клеммах двигателя. Для управления вентиляторами могут быть использованы контроллеры.

Аксессуары

GFH вентиляторы являются частью широкого набора компонентов канальной модульной вентиляции и системы обработки воздуха. Любая установка обработки воздуха, от простой вентиляции к сложному комфортному кондиционированию, может быть создана подбором соответствующих элементов.

Теги: Вентилятор для прямоугольных каналов, Binetti, GFH
